라우터 모드와 브리지 모드
장비가 네트워크를 연결하고 운영하는 방식에 따라 운영 모드를 라우터 모드와 브리지 모드로 나눕니다.
라우터 모드

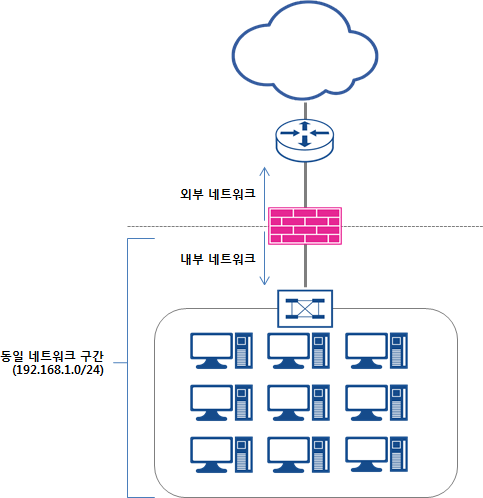

장비가 서로 다른 IP 주소를 갖는 네트워크 사이에서 동작할 때 라우터 모드라 합니다. 라우터 모드를 간단히 표현한 그림은
다음과 같습니다.
- 장비는 각 서브 네트워크와 통신할 네트워크 인터페이스마다 각각 고유한 IP 주소가
필요합니다.
- 패킷이 들어오면 라우팅 테이블에 따라 패킷을 전달할 경로를 선택합니다.
- 서브네트워크는 장비를 게이트웨이로 사용할 수 있습니다.
브리지 모드

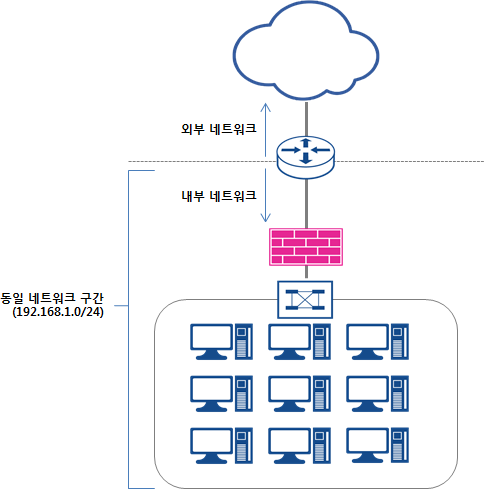

장비가 동일한 IP 주소 구간에서 물리적으로 분리된 네트워크를 연결할 때 브리지 모드라 합니다. 브리지 모드를 간단히 표현한
그림은 다음과 같습니다.
- 네트워크를 연결하는 포트나 애그리게이션 인터페이스를 묶어서 브리지를 구성합니다.
- 서브네트워크는 스위치나 라우터를 게이트웨이로 사용합니다.
- TrusZone VTN은
브리지에 IP 주소가 필요합니다.
- TZi
터널을 연결할 때 브리지를 터널 인터페이스로 사용합니다.
- WAN
인터페이스로 브리지를 사용합니다.
