미러링 포트 구성 형태

일반적으로 트래픽을 미러링하는 방법은 다음과 같습니다.

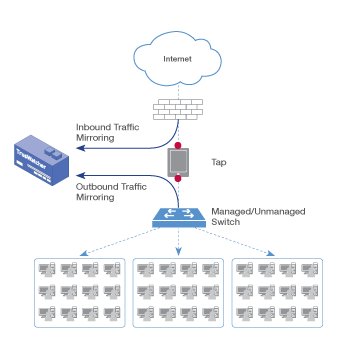

타입1: 탭을 사용해 상단(WAN)에 연결된 스위치/라우터 포트의 Rx, Tx 트래픽을 미러링

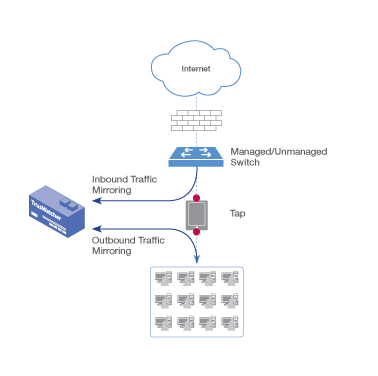

타입2: 탭을 사용해 하단(LAN)에 연결된 스위치/라우터 포트의 Rx, Tx 트래픽을 미러링

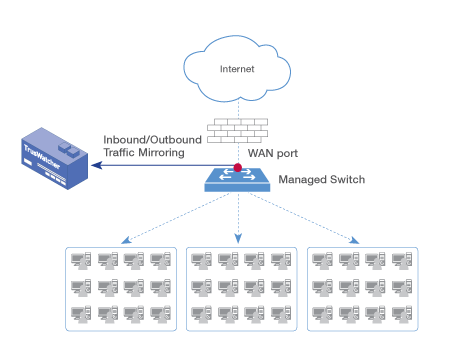

타입3: 매니지드 스위치를 사용해 상단(WAN)에 연결된 스위치/라우터 포트의 Rx, Tx 트래픽을 미러링

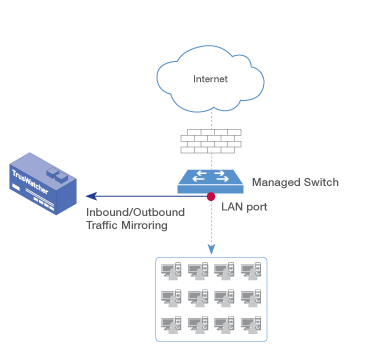

타입4: 매니지드 스위치를 사용해 하단(WAN)에 연결된 스위치/라우터 포트의 Rx, Tx 트래픽을 미러링

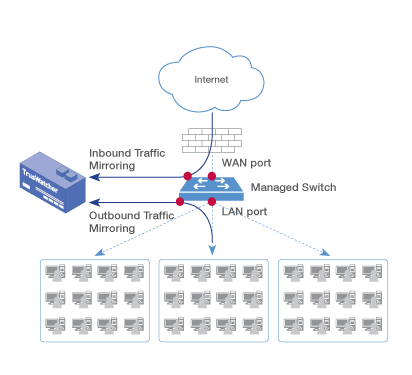

타입5: 매니지드 스위치를 사용해 상단(WAN)에 연결된 스위치/라우터 포트의 Rx 트래픽과 하단(WAN)에 연결된 스위치/라우터 포트의 Rx 트래픽을 각각 다른 포트로 미러링

어느 방식으로 미러링을 구성하든, 상단 제일 앞 쪽은 방화벽을 두어 네트워크를 보호하면서 ZPX가 처리할 트래픽을 최소화하도록 하십시오. 네트워크 특성에 따라 적절한 미러링 구성을 선택하십시오.
