HA 인터페이스
HA 인터페이스는 HA 적용대상이 되는 인터페이스로, 인터페이스가 다운되면 HA 피어가 대신
동작합니다.
HA 인터페이스는 HA 적용대상이 되는 인터페이스로, 인터페이스가 다운되면 HA 피어가 대신 동작합니다.
- HA 인터페이스는 실제 IP 주소와 가상 IP 주소를 사용합니다.
- 가상 IP 주소는 Next-hop과 라우팅에 사용합니다.
- HA 인터페이스는 HA 피어의 HA 인터페이스와 항상 쌍을 이룹니다.
- TrusZone VTN은
자신의 HA 인터페이스 연결이 끊어지면 Heartbeat 인터페이스를 통해 HA 피어에게 알려주고 자신의 가상 IP 주소를
넘깁니다.
참고
Active-Standby HA 구성에서 TrusZone VTN을
TZi 터널 게이트웨이로 사용하려면 Master 장비의 가상 IP 주소를 게이트웨이 주소로 사용하십시오.
Heartbeat 인터페이스는 HA 피어간 세션 정보를 주고 받는 인터페이스를 의미합니다. 설정 방법은
HA 설정을 참고하십시오.

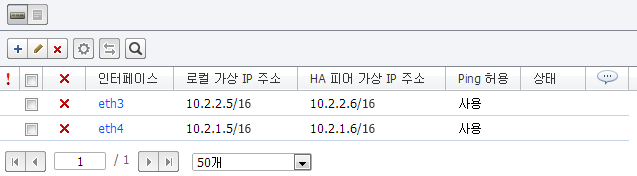

HA 인터페이스 목록에서는 다음과 같은 정보를 확인할 수 있습니다.
- 인터페이스: HA 인터페이스로
사용하는 포트/인터페이스 이름. 이름을 클릭하면 인터페이스의 속성을 수정할 수 있습니다.
- 로컬 장비 가상 IP 주소: HA
인터페이스의 가상 IP 주소
- 원격 장비 가상 IP: HA 피어의
HA 인터페이스에 할당된 가상 IP 주소
- 상태: HA 동작 상태(사용 안
함, UP, DOWN, STP 차단, Ping 실패)
- 사용 안 함: HA 인터페이스를
이용한 통신이 없음
- UP: HA 인터페이스가 연결(up)되어
있고, 통신이 이루어지고 있음
- STP 차단: Active-Standby
HA 브리지 모드에서 STP에 의해 포트가 차단됨
- Ping 실패: 게이트웨이 IP
주소로부터 Ping 응답을 받지 못함
HA 인터페이스 설정
HA 인터페이스를 추가하려면
- 도구모음에서
를
클릭합니다.
HA 인터페이스를 수정하려면
다음 작업 중에서 하나를 선택해 수행합니다.
- HA 인터페이스를 더블 클릭합니다.
- HA 인터페이스를 선택(
)하고 도구모음에서
을
클릭합니다.
인터페이스를 삭제하려면
다음 중 하나를 하십시오.
- HA 인터페이스 행에 있는
를 클릭합니다.
- HA 인터페이스를 선택()하고 도구모음에서
를 클릭합니다.
HA 인터페이스 속성
- 인터페이스: 포트/인터페이스 목록에서 HA 인터페이스로 사용할 대상을 선택
- 로컬 가상 IP 주소: HA 인터페이스에 사용할 가상 IP 주소
- HA 피어 가상 IP 주소: HA 피어의 HA 인터페이스에 사용할 가상 IP
주소
- Ping: 가상 IP 주소의 ping 응답 여부(사용, 사용
안 함).
- 게이트웨이 감시: 로컬 가상 IP 주소가 ping 응답을 요청할 Next-hop
또는 게이트웨이의 IPv4 주소(사용, 사용
안 함).
> TrusZone VTN
> 네트워크 > HA > HA 인터페이스
