HA 모드
HA 동작 방식
- HA는 Active-Standby
방식, Active-Active 방식으로 구분합니다.
- Active-Standby HA
구성에서, HA를 구성하는 각 장비는 마스터(master), 또는 슬레이브(slave)로 동작합니다.
- 마스터는 모든 네트워크 연결을 처리합니다.
- 슬레이브는 대기 상태(standby)에 있다가, 마스터에 장애가 생기면 즉시
모든 기능을 넘겨받아 처리합니다.
- Active-Active HA에서는 마스터와 슬레이브를 구분할 필요가 없습니다.
- 네트워크 인터페이스와 네트워크 구성에 따라 L2 또는 L3 라우터/스위치가 필요합니다.
- HA 피어는 라우터/스위치와 통신할 때 가상 IP 주소가 부여된 HA 인터페이스를
사용합니다.
- Next-hop 라우팅 방식에 따라 Active-Standby 방식, Active-Active
방식 중 하나로 동작합니다.
- Active-Standby: 스위치/라우터에서 마스터의 가상 IP 주소를 Next-hop으로
지정
- Active-Active: 스위치/라우터가 마스터와 슬레이브의 가상 IP 주소를
모두 동일한 Next-hop으로 지정
- HA 피어는 Heartbeat 인터페이스를 사용해 세션을 동기화합니다.
HA 모드와 운영 모드
HA 모드(Active-Standby)를 운영 모드(라우터 모드, 브리지 모드)와 함께 조합하면 다음과 같습니다.
전체 구성을 정리한 표는 다음과 같습니다(O: 필요함, +: 선택 사항).
HA
모드 |
운영
모드 |
Heartbeat
인터페이스 |
HA
인터페이스 |
OSPF/RIP |
STP |
L2
스위치 |
L3 스위치 |
Active-Standby |
라우터 모드 |
O |
O |
|
|
O |
+ |
브리지 모드 |
O |
|
|
O |
O |
+ |
관련 토픽 |
HA
설정 |
HA
인터페이스 |
- |
인터페이스 |
- |
- |

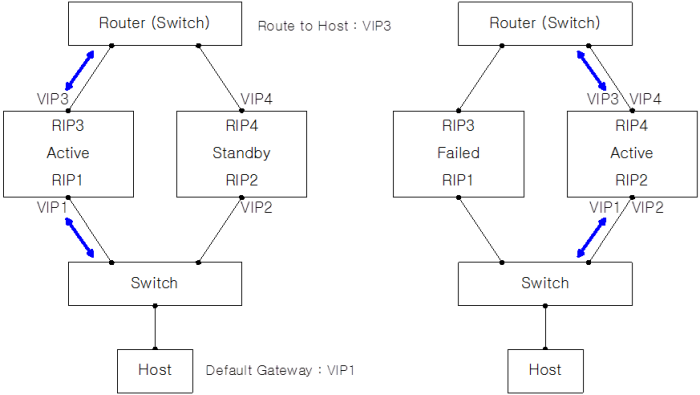

- 서브네트워크는 기본 게이트웨이로 마스터의 가상 IP 주소 VIP1을 사용합니다.
- HA 피어는 모두 기본 게이트웨이로 상단 라우터의 IP 주소를 사용합니다.
- 상단에서 하단으로 향하는 라우팅 게이트웨이는 마스터의 가상 IP 주소 VIP3을
사용합니다.
- 상단/하단 스위치 종류(L2, L3)에 무관하게 구성할 수 있습니다.
- 모든 라우팅은 마스터의 가상 IP 주소 VIP1과 VIP3을 통해 이루어집니다.
- 마스터에 장애가 발생하면 슬레이브가 상단/하단 장비에 ARP를 통해 VIP1,
VIP3를 자신이 가져왔음을 알려줍니다.

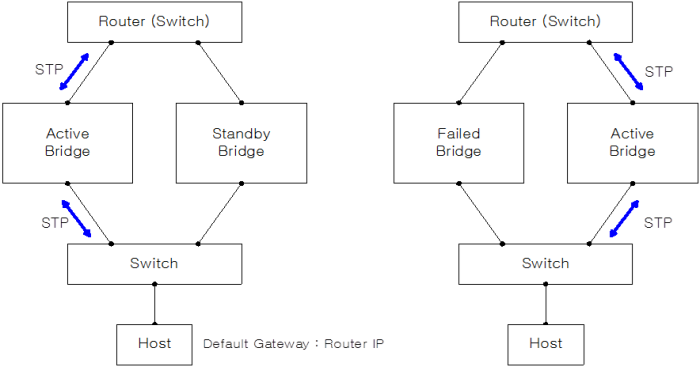

- 상단/하단 스위치 종류(L2, L3)에 무관하게 구성할 수 있습니다.
- 이 구성을 하려면 상단/하단 스위치가 같은 서브네트워크이어야 합니다.
- 상단/하단 라우터/스위치에서 STP를 사용해야 합니다.
- 서브네트워크의 호스트는 기본 게이트웨이로 상단 라우터/스위치의 IP 주소를 사용합니다.
- STP에 의해 HA 피어 중에서 루트 브리지가 선택되어 동작하므로 HA 인터페이스를
설정하지 않습니다.
다음은 HA 피어 간에 서로 공유되지 않는 각 장비의 고유 설정입니다. 네트워크 인터페이스 종류와 구성은 동일해야 하지만,
각 인터페이스의 IP 주소와 같은 고유 속성은 공유하지 않습니다.
